Stufenförderer ZEL480 für große Schrauben, Muttern oder Stifte

Große Schrauben prozesssicher zuführen

Die ZEL480 ist speziell auf die Zuführung großformatiger Schrauben, Muttern und Stifte ausgelegt. Als robuste Zuführeinheit unterstützt sie OEMs und Anlagenbauer in der sicheren und effizienten Automatisierung. Technisch optimiert für Leistung, Flexibilität und Zugänglichkeit.

Zu den technischen Daten

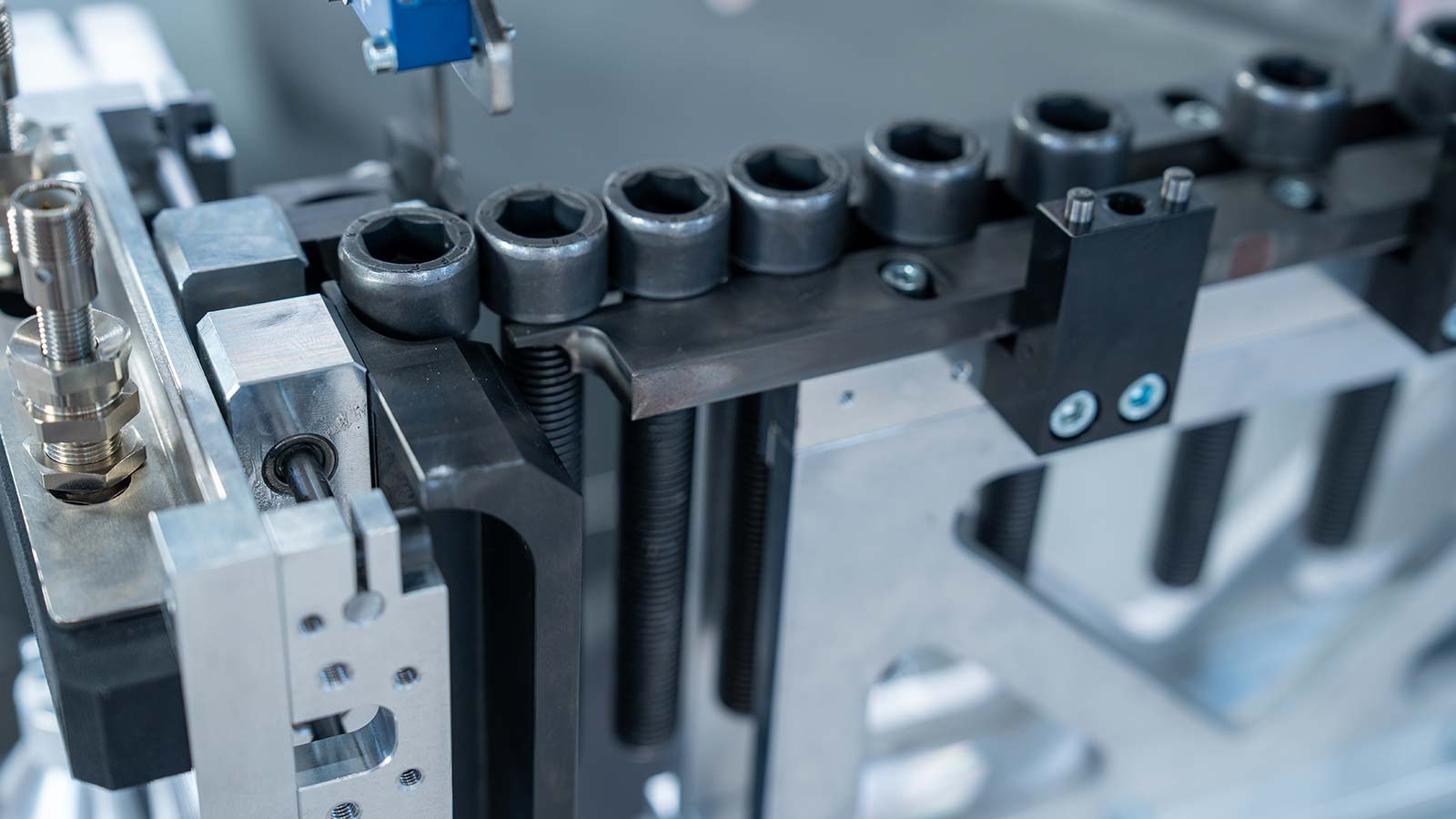

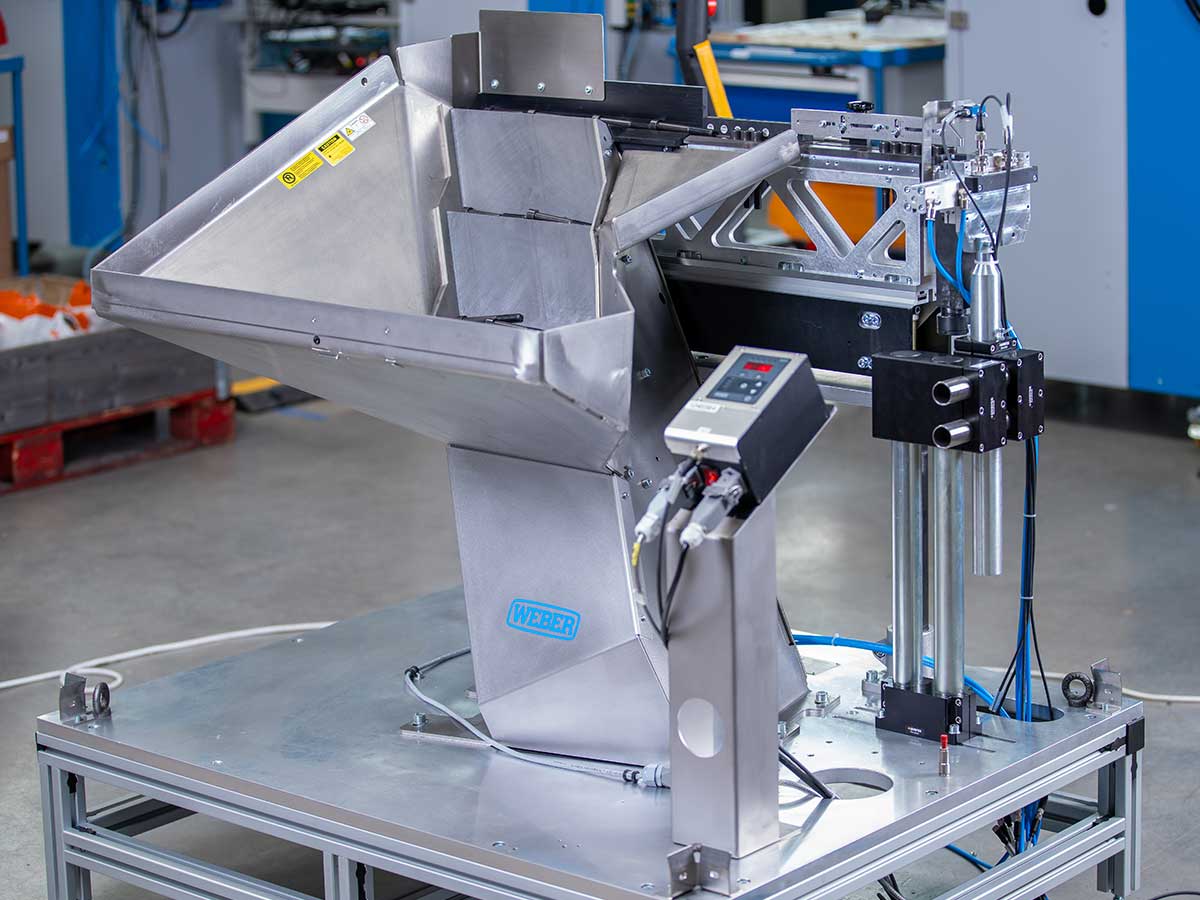

Zuführung ZEL480 Große Schrauben
Verarbeitung von Schrauben bis 160 mm Schaftlänge
Deutlich höhere Ausbringung durch breites Hubmodul
Prozesssischere Aufnahme der Elemente durch optimierte Behältergeometrie
Pick-and-Place kompatibel für Roboterapplikationen

Produktivität trifft Prozesssicherheit

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen
Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

Von der Zuführung bis zur Befüllung ist jedes Detail auf hohe Prozesszuverlässigkeit abgestimmt. Die modulare Architektur erlaubt schnelle Nachfüllzyklen und einfache Wartung. Dank durchdachter Schalldämmhaube bleibt der Betrieb leise und effizient.

Zu den Broschüren

Technische Highlights an der Zuführung für große Schrauben

Optimierte Hubmodularchitektur erhöht die Outputrate
Prozesssischere Aufnahme der Elemente durch optimierte Behältergeometrie

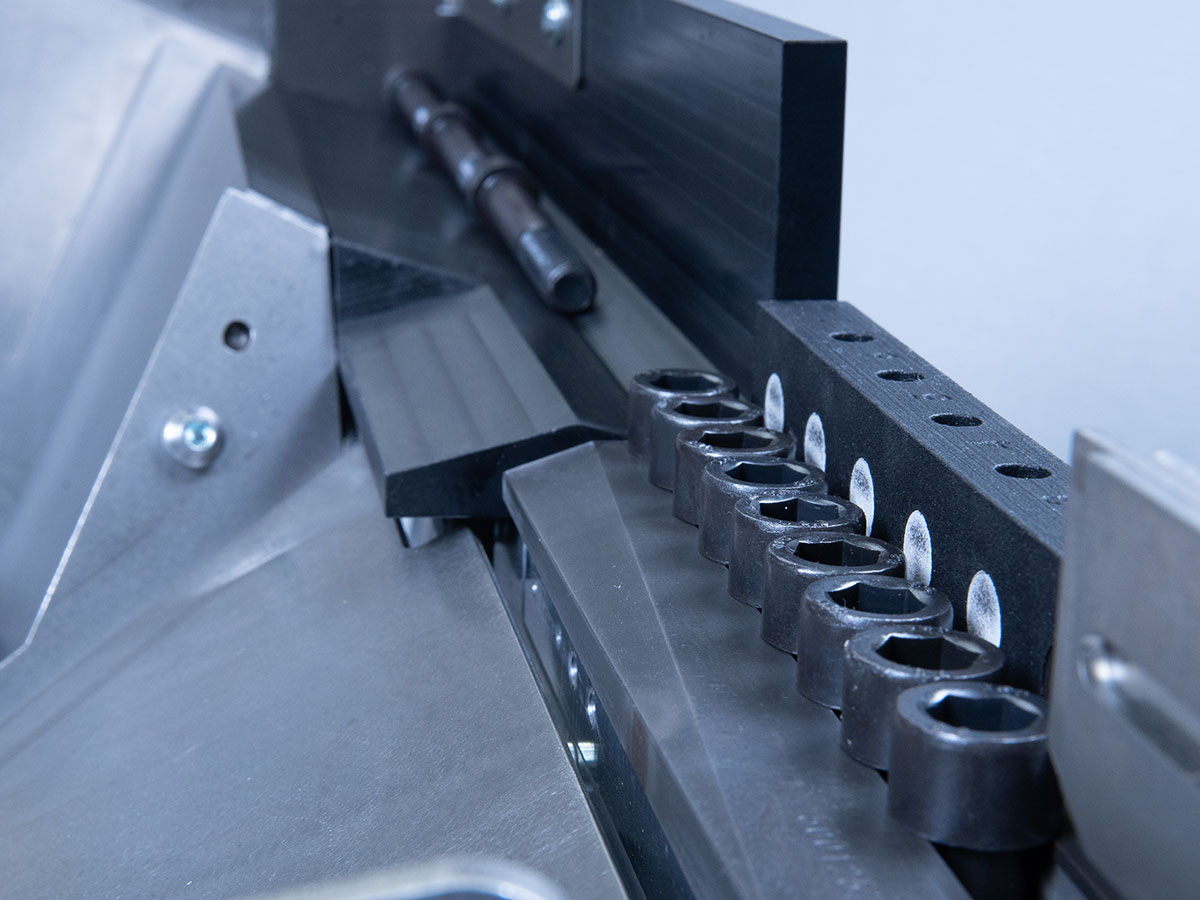

Trennung für die Vereinzelung der Elemente
Gelaserte Markierungen, Skalen und Montagehilfen vereinfachen Reproduzierbarkeit

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen
Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

Merkmale des Stufenförderers

  • Verarbeitung von Schrauben bis Schaftlänge ≤ 160 mm (Stifte, Muttern und Kappen)
  • Pick-and-Place für besonders große Elemente
  • Schräggestelltes Hubmodul – ermöglicht höhere Taktraten bei gleichbleibender Prozesssicherheit

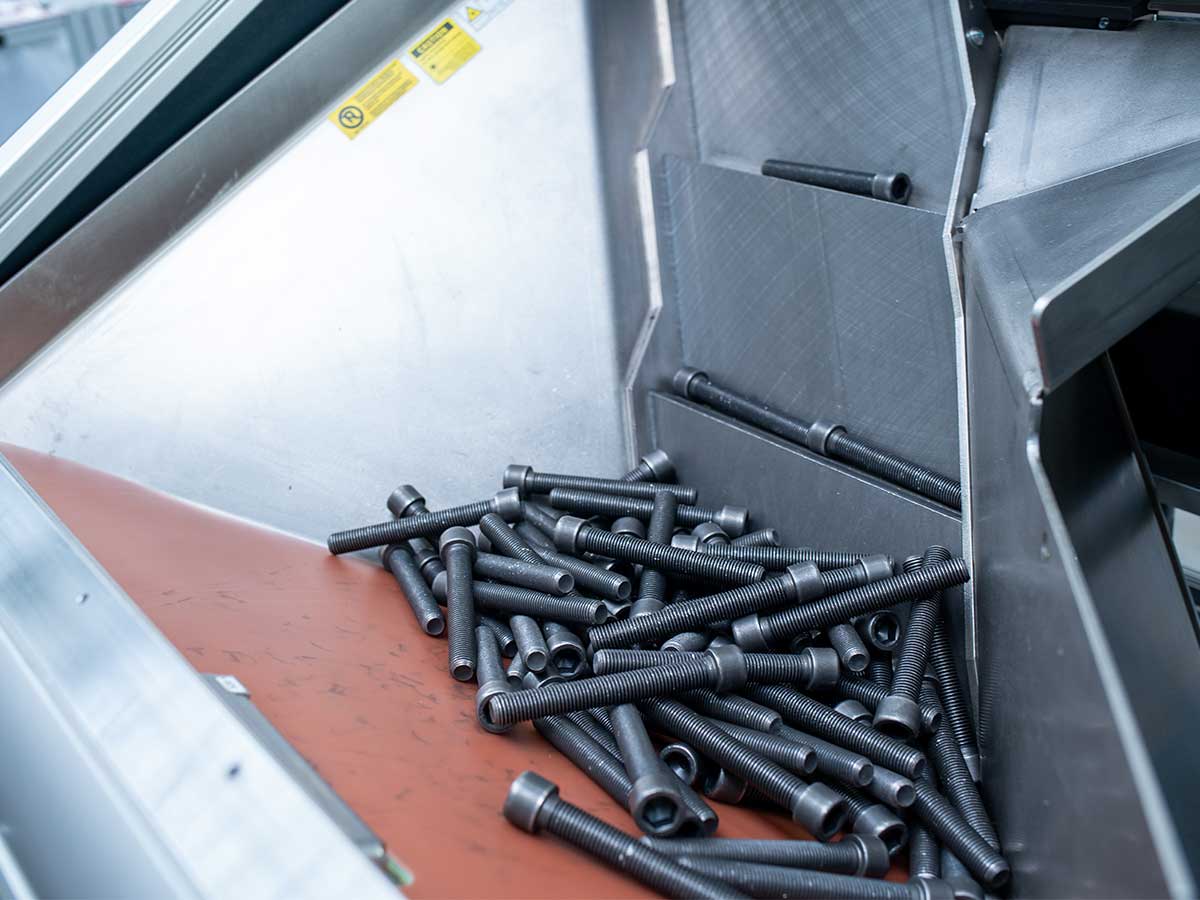

  • Optimiertes Einfall- und Rutschverhalten der Zuführelemente für den störungsfreien Betrieb
  • Hohe Förderleistung im Zuführprozesses von bis zu 30 Teilen pro Minute
  • Ergonomisches Nachfüllen durch Einfüllhöhe von ca. 920 mm und optimierte Trichtergeometrie
  • Einfache Rekonstruktion durch gelaserte Montagehilfe – z. B. bei Reinigungs- und Reparaturprozessen

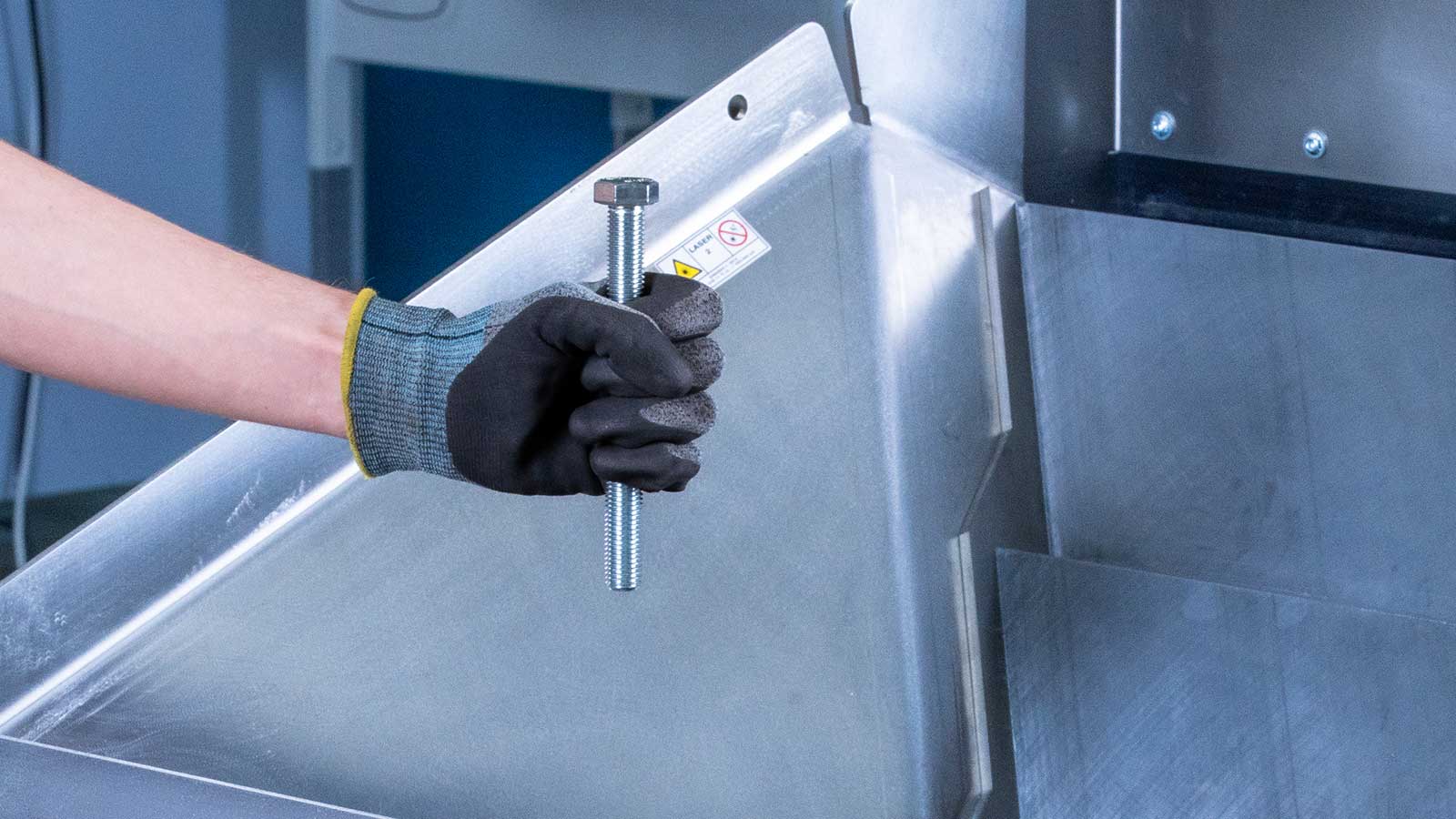

ZEL480 Schraubengröße WEBER

Vorteile bei einer Schalldämmhaube

  • Hohe Zugänglichkeit für Service & Wartung – Optimiertes Bedienkonzept ermöglicht schnelle Instandhaltung
  • Elektr. Verriegelung sorgt für sichere Produktionsprozesse und beugt Fehler in der Benutzung vor
  • Spezielle TPP-Ausführung der Schalldämmhaube sorgt für eine nahtlose und sichere Anbindung der Pick & Place Technologie.
  • Reduzierung des Lärmpegels im Zuführprozess
Zuführung ZEL480 mit Schalldämmhaube WEBER

Steilbunker SB – verlängert Nachfüllzyklen

Durch die Kombination mit einem Steilbunker wird das Füllvolumen der Zuführung erweitert. Das bringt folgende Vorteile mit sich:

  • Die Anzahl der Nachfüllungen von den Zuführelementen reduziert sich
  • Besonders für Linien mit hohem Teileverbrauch entsteht so ein Effizienzgewinn

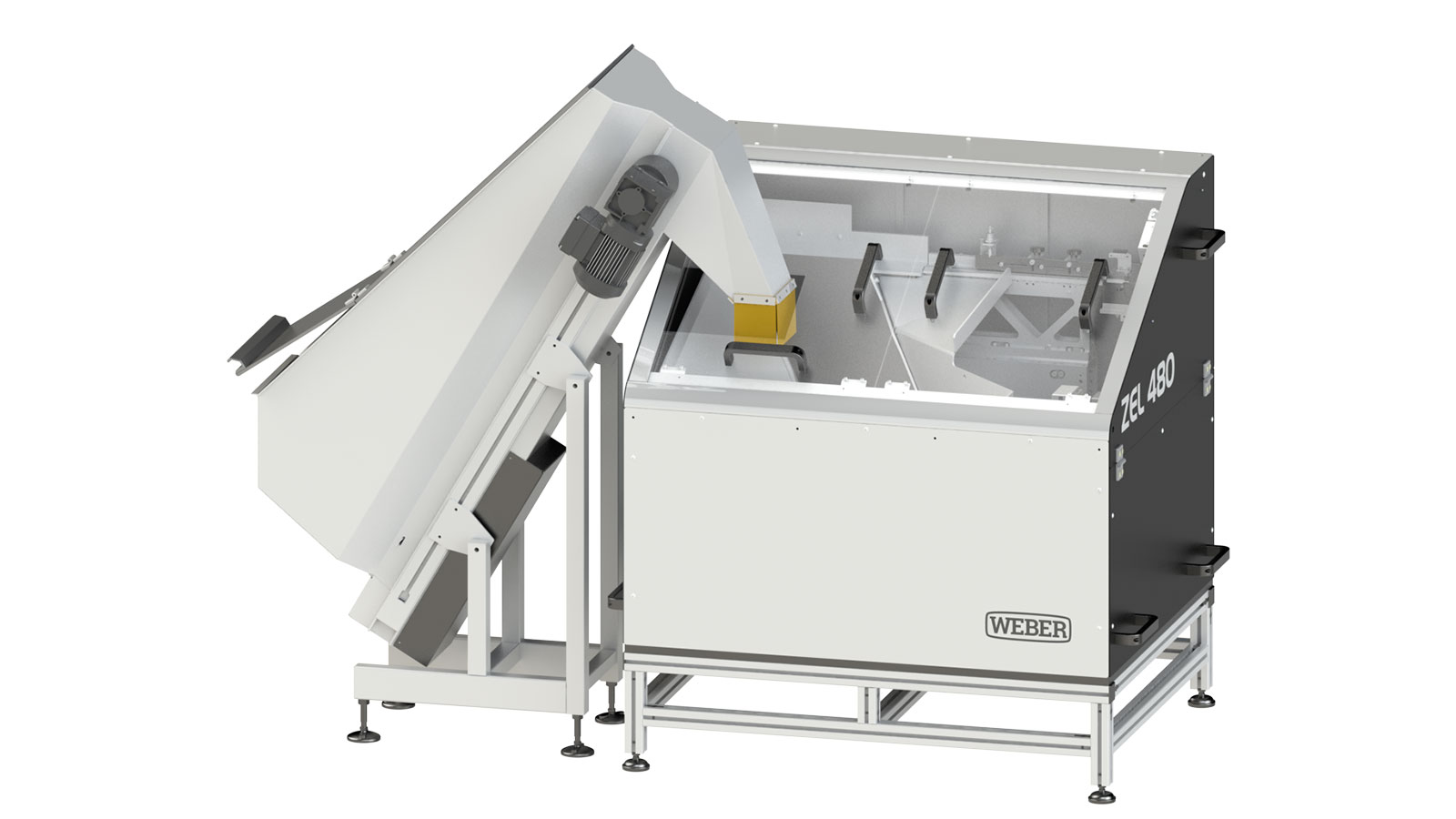

Zuführung mit Steilbunker für lange Zuführzyklen WEBER

Schonende Zuführung mit Bremse BR-A

Die Bremse BR-A sorgt für eine kontrollierte Verringerung der Geschwindigkeit von Zuführelementen über lange Zuführstrecken – ideal bei schnellen Zykluszeiten.

  • Schonende Zuführung über bei hoher Geschwindigkeit und hoher kinetischer Energie
  • Nahezu verschleißfreie Bremse – sichert Langlebigkeit und Zuverlässigkeit der Zuführung
Luftbremse BR A Schrauben Zuführen WEBER

Technische Daten zum Stufenförderer ZEL480

Baureihe ZEL240 ZEL360 ZEL480
Breite [mm] 480 | 497 mit SDH* 640 | 650 mit SDH* 1188 | 1.300 mit SDH*
Tiefe [mm] 340 536 950 | 956 mit SDH*
Höhe [mm] 456 mit SDH* 602 mit SDH* 1141 mit SDH*
Gewicht [kg] ca. 60 mit SDH* ca. 85 mit SDH* ca. 400 mit SDH*
Füllmenge [ltr.] 1,2 3,0 ca. 25
Füllgewicht [kg] 6,0 14,0 ca. 100
Höhe bis Topf [mm] 397 437 1185
Schrauben
Kopf-Ø [mm] 2,5 – 12,5 6,0 – 20,0 12,0 – 32,0 (ab 25,0 mit TPP)*
Gewinde M2 – M6 M4 – M12 M6 – M16
Gesamtlänge [mm] ≤ 42 ≤ 73 ≤ 160
Muttern
Eckmaß [mm] ≤ 12,5 ≤ 20 ≤ 32,0
Gewinde ≤ M8 ≤ M10 ≤ M16
Höhe [mm] ≤ 9,5 ≤ 9,5 ≤ 20,0
Stifte
Stift-Ø [mm] ≤8 ≤ 14 ≤ 24,0
Länge [mm] ≤ 48 ≤ 73 ≤ 160
–
*SDH = Schalldämmhaube Technische Änderungen vorbehalten.
