Schraubsystem RSF für das Fließlochschrauben

Lösbare Schraubverbindungen ohne Vorprozesse im Fließlochschrauben

Mischbauweisen und einseitige Zugänglichkeit von Fügestellen sind die Herausforderungen für die Verbindungstechnik im Karosseriebau. Das robotergestützte Schraubsystem für fließlochformende Verschraubungen RSF garantiert hochfeste Verbindungen in einem Fügeprozess. Die Schraubverbindungen im Fließlochschrauben können mit und ohne Vorloch ausgeführt werden – Materialschwankungen- und Fertigungstoleranzen können so ausgeglichen werden.

Zu den technischen Daten
Schraubsystem RSF für das Fließlochschrauben
3D Preview 2D Preview
Fließlochformende Verschraubungen
Lösbare Schraubverbindungen ohne Vorprozesse
Einseitige Zugänglichkeit
Wärmearmes Fügeverfahren

Hohe Festigkeit und Flexibilität

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen
Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

Ein metrisches Gewinde wird direkt in die zu verbindenden Elemente geformt. Dadurch entstehen wieder lösbare Verbindungen – eine Demontage ist somit jederzeit möglich. Mit dem RSF-Verfahren für Fließloch formende Verschraubungen können Schraubverbindungen mit hohen Anzugskräften und Losdrehmomenten realisiert werden. Der Vorgang ist frei parametrierbar.

Zu den Broschüren

Entdecken Sie alle Features unsere RSF25

ZUM PRODUKTFLYER

Funktionsprüfung der RSF Schraub-, Zuführ- oder Steuerungssysteme

Der Einsatz der Prüfungszelle erfolgt wartungsbegleitend im Zuge von Instandhaltungsmaßnahmen zur Sicherung des Qualitätsniveau unserer RSF Systeme.

Zur Anlage mit Funktionsüberprüfung

Innovative Produktfeatures

Kompakte Bauform mit optimierter Störkontur
Schnell wechselbares Eindrehwerkzeug
Automatische Klinkenöffnung

Merkmale

  • Roboter taugliches System
  • Verschraubung bei einseitiger Zugänglichkeit des Schraubortes möglich
  • Direktverschraubung ohne Vorloch möglich
  • Formung eines metrischen Gewindes
  • Kombination mit anderen Fügetechniken wie z. B. Kleben

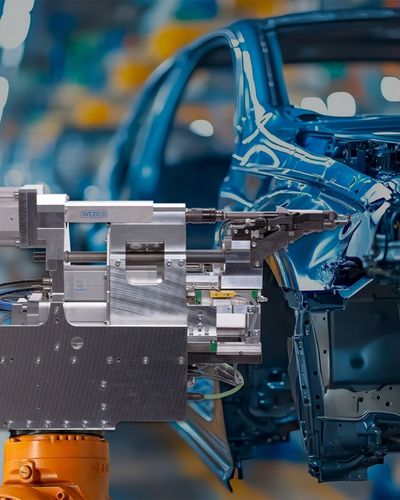

RSF Schrauber für fließlochformendes Verschrauben von WEBER

Technische Daten zum robotergestütztem Schraubsystem RSF

RSF25
Drehmoment [Nm] bis 15
EC-Antrieb [U/min] bis 8.000
Max. Axialkraft bei 6 bar [N] bis 3.600
Niederhalterkraft bei 6 bar {N] bis 1.400
Prozesszeit [s] ab 1,6
–
Technische Änderungen vorbehalten.

Bilder zum robotergestütztem Schraubsystem RSF für das Fließlochformen
