Système de posage pour goujons et écrous à sertir SBM

Système efficace pour la pose de rivets borgnes

WEBER propose pour la pose de rivets borgnes une unité de posage traitant les goujons et les écrous à riveter à tête ronde ou hexagonale. La commande et le système d’amenage sont intégrés. Deux entraînements EC séparés effectuent le processus de vissage et de posage. L’intégralité de l’opération est commandée par un API programmable avec visualisation. La pose est réalisée en moins de 2,5 secondes. La force appliquée et la course effectuée pendant l’opération de posage sont documentés.

Systèmes SBM WEBER Rivets borgnes
Système de posage pour goujons et écrous à sertir
Système d’amenage automatique
Système de changement rapide pour mandrin de traction
Utilisable dans toutes les directions de travail – Accessibilité nécessaire seulement d’un côté
Distribution automatique

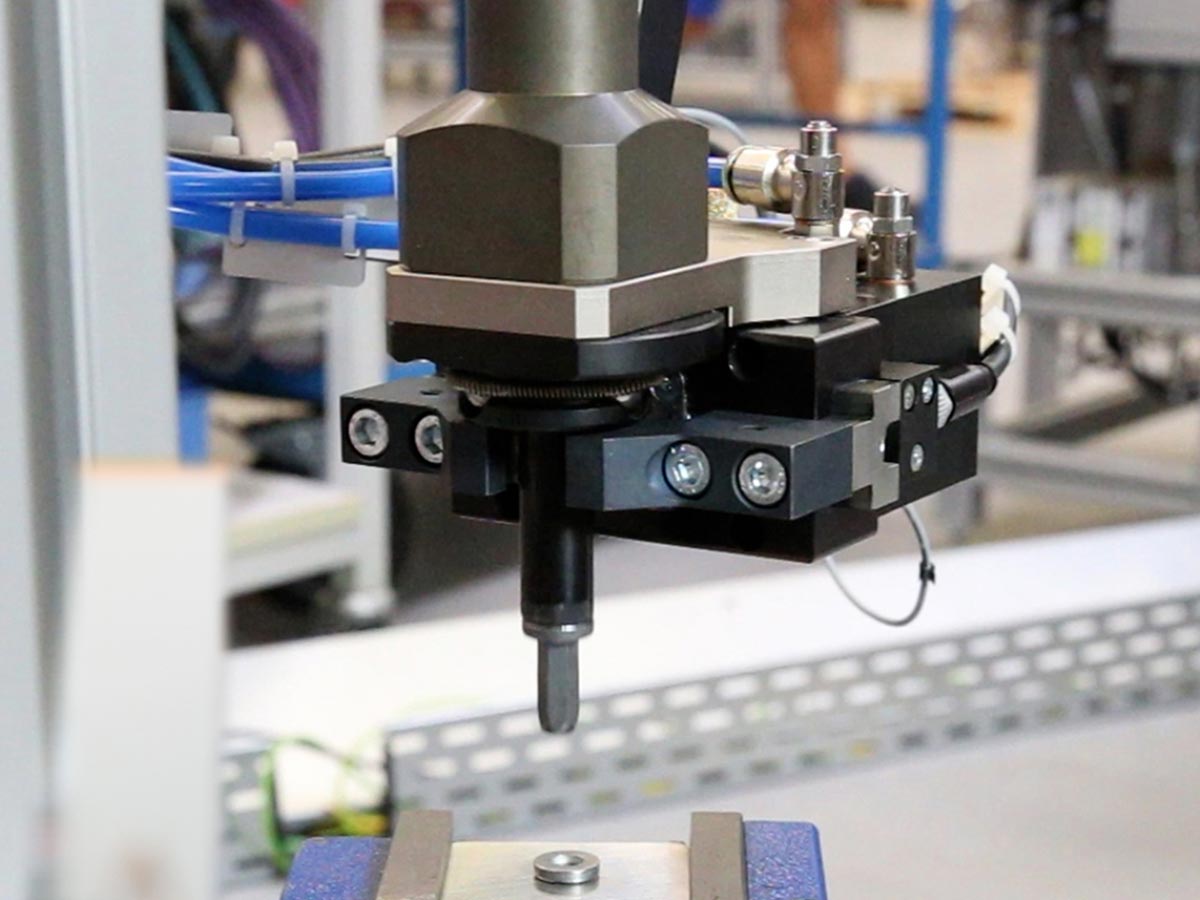

SBM Application WEBER

Le système convient également pour des lieux de pose accessibles uniquement d’un côté. Les écrous aveugles peuvent être sertis à une force de 25 kN maximum. Les écrous à riveter à tête ronde ou hexagonale dans des tailles comprises entre M5 et M10 peuvent être utilisés. Un système d’amenage automatique intégré assure un rendement élevé.

Des caractéristiques innovantes
Vissage et pose sur 2 entraînements EC séparés
Surveillance de la course et de la force
Système de changement rapide pour mandrin de traction
Unité d’alignement et de serrage indépendante du type d’écrou
Caractéristiques
  • Traitement d’un grand nombre de goujons et d’écrous aveugles usuels du marché
  • Utilité des temps non productifs des robots
  • Système de changement rapide pour mandrin de traction
  • distribution rapide par système d’insertion ou bras oscillant
  • Vissage et pose sur 2 entraînements EC séparés
  • Surveillance de la course et de la force
  • utilisable dans toutes les directions de travail – Accessibilité nécessaire seulement d’un côté

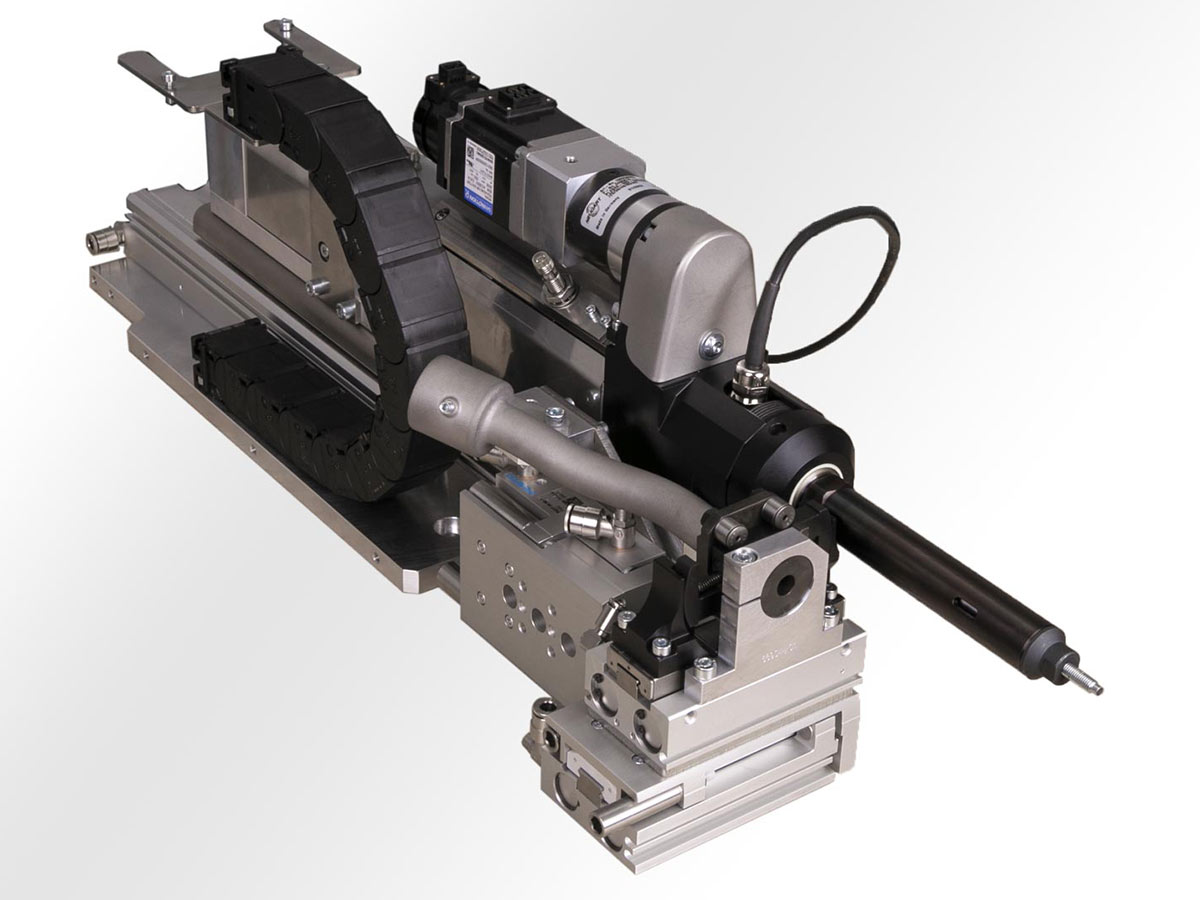

SBM Complètement WEBER

Données techniques Système de posage pour goujons et écrous à sertir SBM

SBM25
Force (kN) jusqu’à max. 25
Course (mm) 8
Force axiale standard (mm) env. 75
Poids (kg) env. 24
Dimensions utilisables M5, M6, M8, M10
Formes utilisables Tête ronde et hexagonale, différentes formes de tête et constructions sur demande

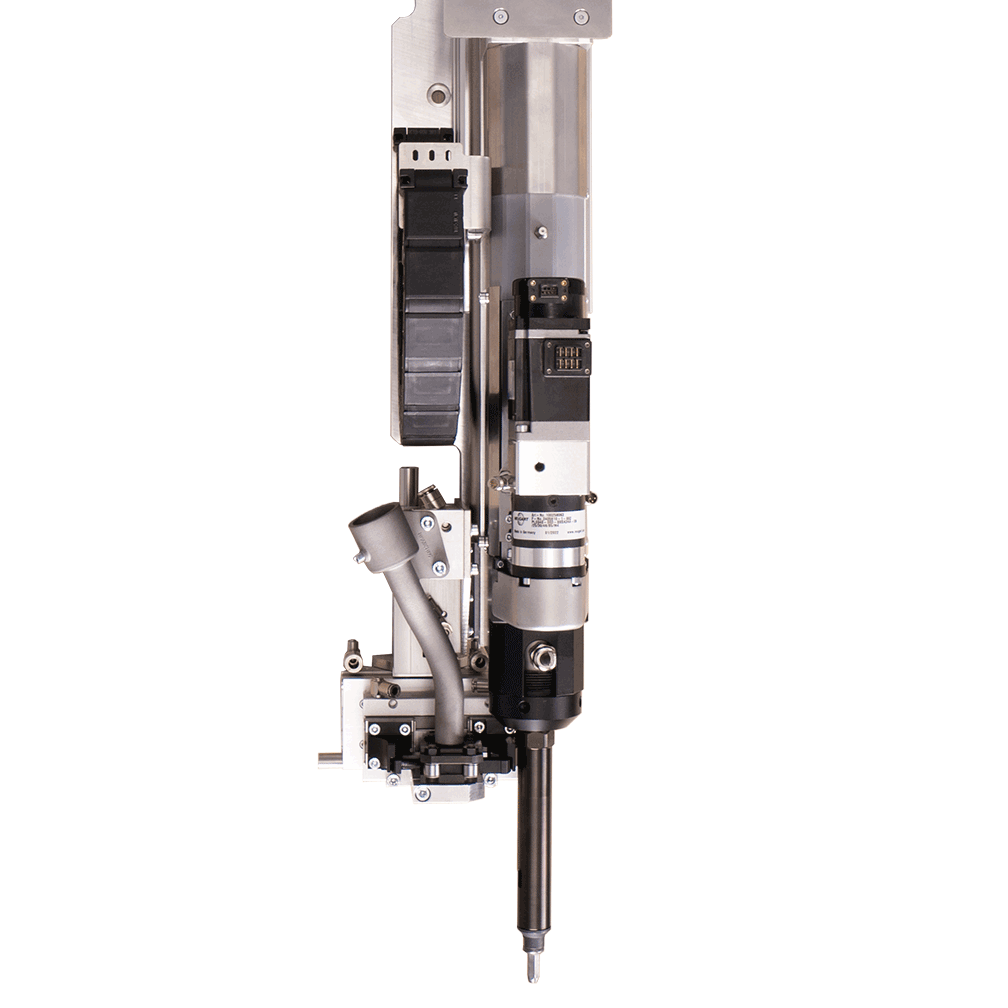

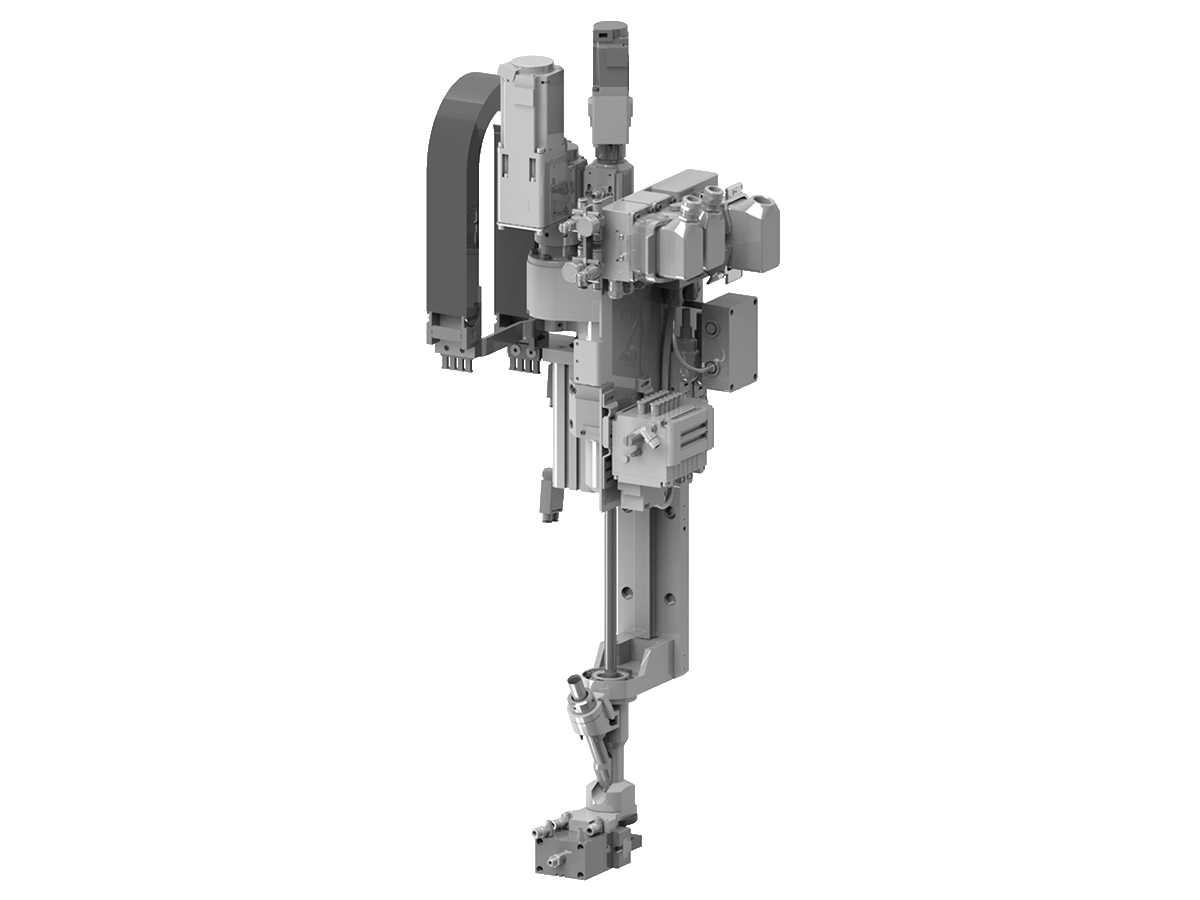

Photos Système de posage pour goujons et écrous à sertir SBM
Convient aux systèmes
Tout en une seule unité
